Datacenter Fanwall DCA

Skalierbar, effizient und wartungsfreundlich

Modulare Fanwall Lösung für Datacenter

DCA

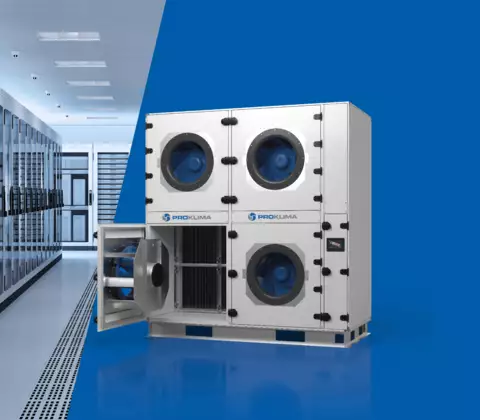

Die Fanwall DCA ist eine präzise, effiziente und flexibel skalierbare Kühllösung für Enterprise‑, Colocation‑ und Hyperscale‑Datacenter. Die modular aufgebauten Geräte erreichen Kühlleistungen von bis zu 500 kW pro Einheit und sind für hohe sowie weiter steigende Rackdichten ausgelegt. Die kompakten Fanwall‑Systeme werden außerhalb des Serverraums im Technikkorridor installiert und kommen ohne Unterflurkanäle aus. Über großflächige, hocheffiziente Wärmetauscher führen sie die Abwärme der IT‑Lasten zuverlässig, energieeffizient und platzsparend ab.

Dank optimaler Komponentenanordnung, geringem Strömungswiderstand und Sequenzanpassung sinkt der Energieverbrauch gegenüber einer Standardlösung um bis zu 8 Prozent.

wolf
wolf

Highlights auf einen Blick

Modulares Fanwall-System für maximale Effizienz im Datencenter

wolf

Datacenter-konform und sicher

  • Statik und Qualität geprüft gemäß DIN EN 1886
  • Erfüllt die EN 50600 / ISO/IEC 22237 / ASHRAE TC 9.9
  • Spezial-Ventilatoren für Datacenter mit Aktiv-PFC
  • Ventilatorleistung (zertifiziert) gemäß ISO 5801
  • USV-Absicherung für das Regelsystem
  • Doppelter Stromeingang (Dual Feed) für maximale Betriebssicherheit
  • Vollständig integriertes und verdrahtetes Regelsystem, werksseitig geprüft und vorkonfiguriert
  • Optionale FAT-Prüfung der RLT-Einheit sowie Funktion- und Integrationsprüfung der Regelung /BMS-Anbindung
wolf

Hocheffizient und leistungsstark

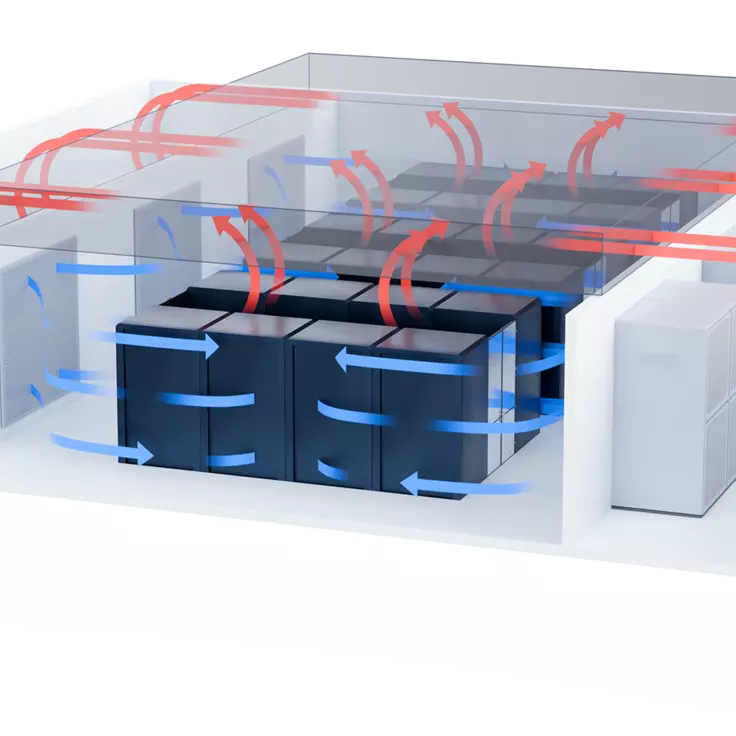

  • Optimale Luftführung senkt Strömungswiderstände und damit den Energieverbrauch
  • EC-Motoren Klasse IE5 mit Aktiv -PFC
  • 8 % geringerer Stromverbrauch gegenüber herkömmlichen Anordnungen
  • Große Wärmetauscherflächen mit optimiertem Lamellenabstand
  • Druckunabhängiges 2‑Wege‑Regelventil (PICV)für konstanten Volumenstrom sowie stabile und effiziente Wärmeabfuhr (optional mit integriertem Durchflussmesser zum Energiemonitoring)
wolf

Nebeneinander und übereinander

  • Die kompakten DCA Module lassen sich stapeln und ermöglichen eine exakte und  bedarfsgerechte Erweiterung der Kühlkapazität bzw. Installation von Redundanz
  • Schlanke Filter bei Bedarf (48 mm)
  • Gerätebreite (Europalette) ermöglicht hohe Beladungsdichten auf dem LKW
  • Speziell für Rechenzentrumsanwendungen entwickelte EC‑Ventilatoren mit optimierter Strömungsführung sorgen für maximale Effizienz und hohe nutzbare Druckleistung. Präzise abgestimmte Leitschaufeln und Diffusor‑Technologie verbessern die Luftführung
  • Jede Einheit verfügt über einen eigenen, integrierten Schaltschrank
  • Externer Schaltschrank optional
wolf

Plug&Play-ready

  • Verkürzte Montagezeit vor Ort durch hohen werkseitigen Vormontagegrad
  • Einfahrtaschen für Gabelzinken zum sicheren Transport mit dem Stapler
  • Benutzerfreundliches 7″‑Touch‑Display für Bedienung und Monitoring
wolf

Intelligente Regelung

  • Unterstützung BACnet IP, BACnet MSTP (mit Modul) und Modbus RTU, TCP/IP und RS‑Schnittstellen (standardmäßig implementiert)
  • Data-Center Tier 3-ready
  • smarte Regelungssysteme: konstante Druckregelung (Luftseite), auf der Basis des ΔT variable Luftgeschwindigkeitsregelung oder individuell konfiguriert
  • Master‑/Slave‑Betrieb, oder Teamwork-Modus sowie individuelle Programmierung möglich
wolf

Einfache Wartung

  • Vollständiger Wartungszugang über die Ventilatortür im Technikkorridor
  • Ventilatortür mit verstärkten Scharnieren und Sicherheitsabschaltmechanismus
  • Filter durch die Ventilatortür schnell und unkompliziert wechseln
